查询轻应用和桌面应用中包含页面的看板制作方法

摘要

当需要盘点环境内“每个轻应用/桌面应用分别包含哪些页面”时，可以从元数据库抽取应用、页面相关源表，在 ETL 中加工成应用页面关系宽表，再制作一个带筛选器的查询看板。

一、适用场景

该方法适用于以下场景：

• 需要查询某个轻应用包含哪些页面。
• 需要查询某个桌面应用包含哪些页面。
• 需要按应用名称、应用类型快速筛选页面明细。
• 需要排查页面是否被多个应用引用。
• 需要在迁移、治理、权限梳理前导出应用与页面关系。

最终看板建议包含两个筛选器和一张明细表：

二、整体思路

整体流程如下：

1. 连接环境元数据库。
2. 分别抽取应用、页面、页面路径相关原表。
3. 在 ETL 中过滤有效记录。
4. 在 ETL 中拆分轻应用页面列表、解析桌面应用页面结构。
5. 合并轻应用和桌面应用的页面关系。
6. 关联页面基础信息和页面路径信息。
7. 去重并整理输出字段。
8. 使用输出宽表制作看板筛选器和明细表。

本方案使用的元数据表如下：

三、准备元数据库数据集

在数据集中选择可访问元数据库的数据账户，新建 4 个原始数据集。注意：这一层只抽源表，不在 SQL 中写业务逻辑。

这样处理有两个好处：

• 源表数据集可被其他元数据分析场景复用。
• 后续字段清洗、过滤、关联规则集中在 ETL 中，逻辑更清晰。

四、通过 ETL 加工应用页面关系宽表

新建 ETL，并将 ETL 放入指定目录。示例中使用的 ETL 为：

查询轻应用和桌面应用页面_ETL_多源算子版_帮助中心demo

输出数据集为：

应用页面关系宽表_多源ETL版_帮助中心demo

1. 输入节点

在 ETL 中添加 4 个输入数据集节点，分别选择上一步创建的原始数据集：

2. 过滤有效数据

对 4 个输入节点分别增加过滤行节点：

这一步建议使用 ETL 的“过滤行”算子完成，不要把过滤条件写在源数据集 SQL 中。

3. 拆分轻应用页面列表

轻应用的页面关系存放在 custom_app.page_list 中，字段内容是逗号分隔的页面 ID 列表。普通筛选、关联算子无法直接把逗号分隔内容展开成多行，因此这里使用 SQL 脚本节点做拆分。

节点名称：

拆分轻应用页面列表

SQL 示例：

select
  '轻应用' as app_type,
  app_id,
  coalesce(nullif(name, ''), app_id) as app_name,
  dom_id,
  trim(page_id_raw) as page_id,
  cast(null as string) as app_page_name,
  cast(1 as bigint) as page_level,
  utime as app_utime
from input1
lateral view explode(split(page_list, ',')) ex as page_id_raw
where trim(page_id_raw) <> ''

该节点输出一行一条“轻应用 - 页面”关系。

4. 解析桌面应用页面结构

桌面应用的页面关系存放在 web_portal.structure 中，字段内容是 JSON 数组。每个数组元素中包含页面 ID 和应用内页面名称。普通 ETL 算子无法直接展开 JSON 数组，因此这里也使用 SQL 脚本节点。

节点名称：

解析桌面应用页面结构

SQL 示例：

select
  '桌面应用' as app_type,
  app_id,
  coalesce(nullif(name, ''), app_id) as app_name,
  dom_id,
  item.pgId as page_id,
  item.name as app_page_name,
  cast(1 as bigint) as page_level,
  utime as app_utime
from input1
lateral view explode(from_json(structure, 'array<struct<pgId:string,name:string>>')) ex as item
where item.pgId is not null
  and trim(item.pgId) <> ''

该节点输出一行一条“桌面应用 - 页面”关系。

5. 合并两类应用关系

使用“追加行”算子，将轻应用关系和桌面应用关系合并为统一结构。

节点名称：

合并轻应用和桌面应用页面关系

处理效果：

合并后，后续节点可以统一处理两类应用。

6. 关联页面名称

使用“关联数据”算子，将合并后的应用页面关系左关联到页面基础表。

节点名称：

关联页面名称

关联方式：

关联后可获得页面基础表中的页面名称，用于兜底或替代应用配置里的页面名称。

7. 关联页面路径

继续使用“关联数据”算子，将上一步结果左关联到页面路径表。

节点名称：

关联页面路径

关联方式：

如果环境中页面路径表记录不完整，路径字段可能为空，这不影响应用与页面关系查询。

8. 应用页面关系去重

使用“删除重复行”算子，按以下字段去重：

去重应放在计算“应用内页面数”之前，确保页面数统计基于唯一的应用页面关系。

9. 整理输出字段并计算页面数

最后使用 SQL 脚本节点做字段命名、字段兜底和窗口统计。

节点名称：

整理输出字段并计算应用内页面数

SQL 示例：

select
  app_type as `应用类型`,
  app_name as `应用名称`,
  app_id as `应用ID`,
  coalesce(page_name, app_page_name, page_id) as `页面名称`,
  page_id as `页面ID`,
  concat(app_name, ' > ', coalesce(page_name, app_page_name, page_id)) as `应用内页面路径`,
  page_path_id_chain as `页面路径ID链路`,
  concat('/page/', page_id) as `页面访问路径`,
  dom_id as `域名`,
  cast(page_level as bigint) as `页面层级`,
  app_utime as `应用更新时间`,
  count(1) over (partition by app_type, app_id) as `应用内页面数`
from input1
where page_id is not null
  and trim(page_id) <> ''

该节点的主要作用如下：

10. 输出数据集

添加输出数据集节点，输出为应用页面关系宽表。

建议输出字段如下：

五、制作查询看板

使用 ETL 输出的宽表制作看板。

1. 应用类型筛选器

新建筛选器卡片，数据集选择“应用页面关系宽表”，字段选择：

应用类型

筛选器可设置为搜索列表，并联动到明细表：

应用类型 -> 应用类型

2. 应用名称筛选器

新建筛选器卡片，数据集选择“应用页面关系宽表”，字段选择：

应用名称

筛选器可设置为搜索列表，并联动到明细表：

应用名称 -> 应用名称

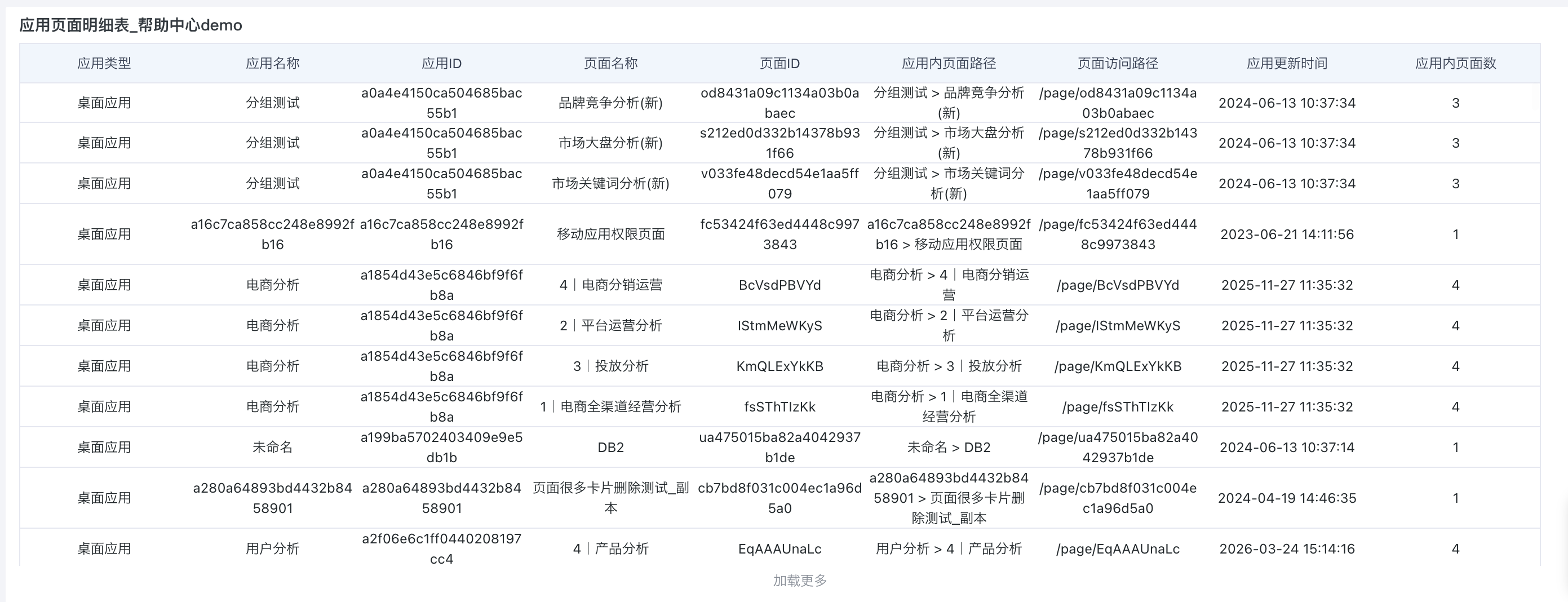

3. 应用页面明细表

新建明细表卡片，数据集选择“应用页面关系宽表”。建议放入以下字段：

• 应用类型
• 应用名称
• 应用ID
• 页面名称
• 页面ID
• 应用内页面路径
• 页面路径ID链路
• 页面访问路径
• 域名
• 应用更新时间
• 应用内页面数

保存并发布看板后，用户即可按应用类型和应用名称查询每个应用中包含的页面。

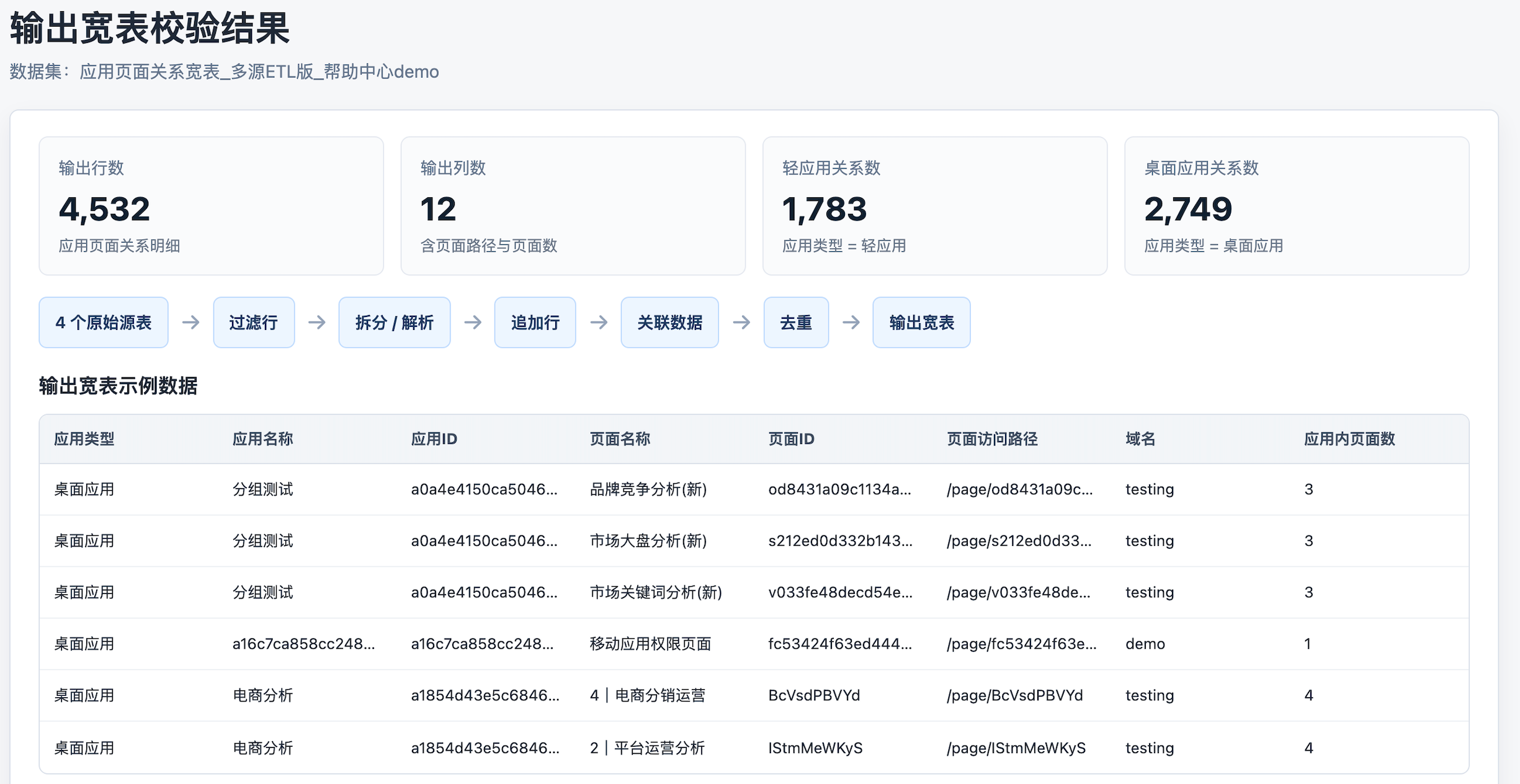

六、示例验证结果

七、注意事项

1. 元数据库源表只建议做原样抽取，业务逻辑集中放在 ETL 中处理。
2. custom_app.page_list 是逗号分隔字段，需要在 ETL 中拆分成多行。
3. web_portal.structure 是 JSON 数组，需要在 ETL 中解析并展开。
4. 建议过滤 is_del = 0，避免统计已删除应用或页面。
5. 页面名称建议做兜底处理，优先使用页面基础表名称，再使用应用内页面名称，最后使用页面 ID。
6. 页面路径表在部分环境中可能不完整，路径为空不代表应用页面关系无效。
7. 如果需要进一步分析“一个页面被哪些应用引用”，可以在明细表中按页面 ID 搜索，也可以新增以页面 ID 为维度的统计卡片。
