ETL 输出数据集字段血缘查询

背景

排查 ETL 输入输出关系时，元数据表 data_flow 里的 inputs 和 outputs 只能看到 ETL 级别的输入、输出数据集信息。

如果要分析“输出数据集的某个字段来自哪个来源数据集的哪个字段”，需要看字段级血缘元数据，核心表是 field_atlas_link。

结论

ETL 输出数据集的字段级血缘关系主要基于 field_atlas_link 分析，可以理解为：

输出数据集 / 输出字段
  <- 来源数据集 / 来源字段

核心元数据表

field_atlas_link：字段血缘关系表。

• resource_id：目标资源 ID，ETL 输出字段血缘中通常是输出数据集 dsId
• fd_id：目标字段 ID，通常是输出数据集字段 fdId
• resource_type：目标资源类型
• source_resource_id：来源资源 ID，通常是来源数据集 dsId
• source_fd_id：来源字段 ID
• source_resource_type：来源资源类型
• atlas_link_type：字段血缘类型，0 表示数据集字段血缘，1 表示卡片字段血缘，2 表示指标字段血缘
• field_info：目标字段显示信息，常见于卡片或指标字段血缘场景
• dom_id：租户 / 域 ID
• ctime：创建时间
• utime：更新时间

data_source 用于把 dsId 转换为数据集名称，常用字段是 ds_id、name、is_del。

field 用于把 fdId 转换为字段名称或字段别名，常用字段是 ds_id、fd_id、name、alias_name、is_del。

查询 SQL

select
  fal.resource_id as target_ds_id,
  target_ds.name  as target_ds_name,
  fal.fd_id       as target_fd_id,
  coalesce(tf.alias_name, tf.name) as target_field_name,

  fal.source_resource_id as source_ds_id,
  source_ds.name         as source_ds_name,
  fal.source_fd_id       as source_fd_id,
  coalesce(sf.alias_name, sf.name) as source_field_name,

  fal.resource_type,
  fal.source_resource_type,
  fal.atlas_link_type
from field_atlas_link fal
left join data_source target_ds
  on target_ds.ds_id = fal.resource_id
 and target_ds.is_del = 0
left join data_source source_ds
  on source_ds.ds_id = fal.source_resource_id
 and source_ds.is_del = 0
left join field tf
  on tf.ds_id = fal.resource_id
 and tf.fd_id = fal.fd_id
 and tf.is_del = 0
left join field sf
  on sf.ds_id = fal.source_resource_id
 and sf.fd_id = fal.source_fd_id
 and sf.is_del = 0
where fal.resource_id = '<输出数据集dsId>'
  and fal.atlas_link_type = 0;

UAT 示例

• 输出数据集 ID：c253f99fcb52940bbab9d5f9
• 输出数据集名称：应用页面关系宽表_多源ETL版_帮助中心demo
• 来源数据集：元数据_web_portal_帮助中心demo、元数据_page_帮助中心demo、元数据_custom_app_帮助中心demo、元数据_page_path_帮助中心demo

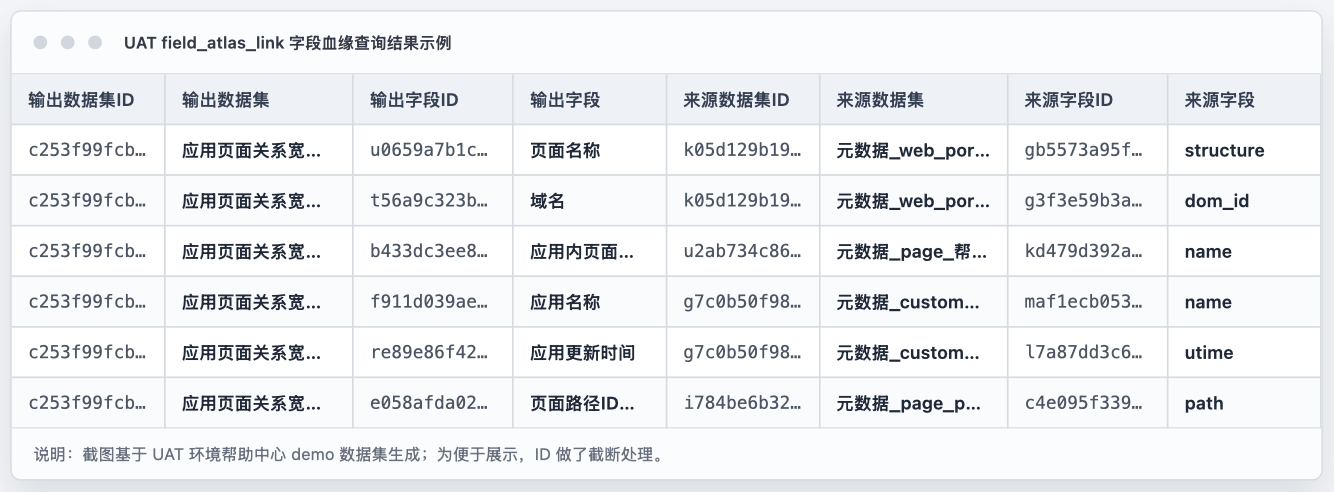

下图是查询结果示例。截图基于 UAT 环境帮助中心 demo 数据集生成；为便于展示，截图中的 ID 做了截断，实际排查时以 SQL 查询结果中的完整 ID 为准。

枚举说明

atlas_link_type：

• 0：DATASET，数据集字段血缘
• 1：CARD，卡片字段血缘
• 2：METRIC，指标字段血缘

resource_type / source_resource_type 常见值：

• 2：DATA_SET_ETL，ETL 数据集
• 3：DATA_SET_UNIVERSE，Universe 数据集
• 4：DATA_SET_ACCOUNT，账户数据集
• 5：DATA_SET_FILE，文件数据集
• 6：DATA_SET_DB_DIRECT_LINK，数据库直连数据集
• 7：DATA_SET_DB_EXTRACT，数据库抽取数据集
• 8：DATA_SET_HIGH_PERF，高性能数据集
• 9：DATA_SET_SPARK_VIEW，Spark 视图数据集
• 10：DATA_SET_ORACLE_PROCEDURE，Oracle 存储过程数据集
• 11：DATA_SET_WEBSERVICE，WebService 数据集
• 12：DATA_SET_OTHERS，其他数据集
• 14：DATA_PROCESS_CARD，卡片
• 25：METRIC_ATOMIC，原子指标
• 26：METRIC_COMPOSITE，复合指标
• 27：METRIC_DERIVED，衍生指标

注意事项

1. data_flow.inputs 和 data_flow.outputs 只适合看 ETL 输入输出数据集清单，不包含字段级映射关系。
2. 字段名称需要通过 field 表关联获取，建议用 ds_id + fd_id 联合关联，不要只用 fd_id。
3. 数据集名称需要通过 data_source 表关联获取。
4. 查询卡片或指标字段血缘时，resource_id 不一定是数据集 ID，字段显示信息可能需要参考 field_atlas_link.field_info。
5. 如果 SQL 查不到字段名称，优先确认字段是否已删除、字段血缘是否已生成、目标数据集是否是 ETL 输出数据集。
